| HÄNGEBAHNEN
Die “NIKO” Transportanlagen bieten eine wirtschaftliche und flexible
Lösung im Bereich Fördertechnik für Lasten bis zu 2000kg an.
Bei Verwendung des NIKO-Modulsystems kann ein vielfältiger und verlässlicher Förderbetrieb für unterschiedliche Anwendungen erzielt werden.

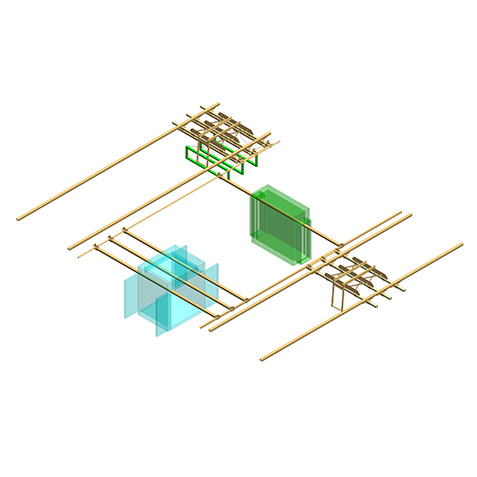

Overhead-Conveyors

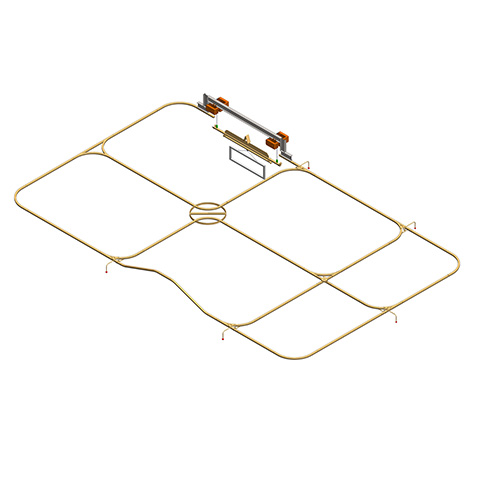

NIKO Hängebahn mit Weichensystemen und Absenkstation.
Abbildung: Produktion
Abbildung: Produktion
Painting Line
Mit Schiebebühnen zur platzsparenden Beförderung der Produkte im Arbeitsablauf.
Abbildung: Lackierung
Abbildung: Lackierung
Haupteigenschaften:
- 5 verschiedene Schienenprofile und mehr als 1.000 Komponenten, um die bedarfsgerechte Lösung mit dem besten Preis – Leistungsverhältnis zu finden.
- Das Modulsystem erlaubt problemlose Installation und Erweiterung/Verlegung.
- Vorhandene manuelle Transportanlagen können mit minimalem Aufwand in ein angetriebenes System aufgerüstet werden.
- Komponenten erhältlich in blau oder gelb passiviert. Einige Komponenten sind auch in Edelstahl lieferbar.
- Motorgetriebene Absenkstationen reduzieren Produktschäden und mögliche Verletzungen von Arbeitern.
- Lange Lebensdauer und geringer Wartungsaufwand wird durch das Selbstreinigende (Staub) geschlossenen Schienenprofil und wartungsfreie Kugellager erreicht.
- Wir stellen technische Beratung und Unterstützung zur Verfügung, um die beste Lösung für jeden Anwendungsfall zu finden.

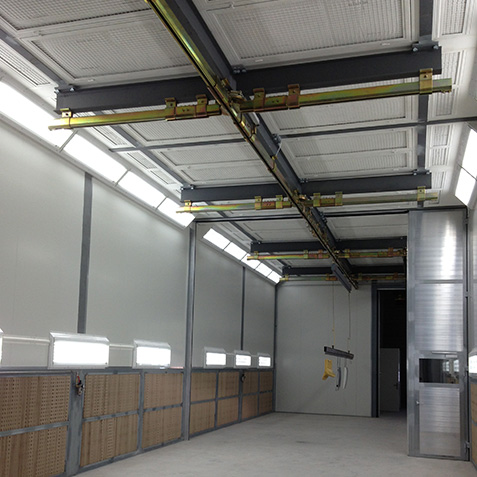

Hängebahn-Lackierkabine-Drehscheibe
Hängebahn-mit-Traverse
Schiebebühne-Hängebahn
Hängebahn-Fahrrad
Laufschienen
für
HängebahnenB55
Aufhänge-
kombinationA45/A46
Weichen
links/rechtsA43
Drehscheiben-
weiche
für
HängebahnenB55
Aufhänge-
kombinationA45/A46
Weichen
links/rechtsA43
Drehscheiben-
weiche
Stahlsorte S235JR nach EN10025-2:2005-04
LAUFSCHIENEN FÜR HÄNGEBAHNEN |
Laufschienenprofile werden aus Warmband nach WZ EN 10204-2.2 hergestellt. Oberfläche Stahl blank oder galvanisch verzinkt.
Profilabmessungen: h/b/s 35x40x2,75 mm Typ 23.000 Transportgewicht 80kg
Profilabmessungen: h/b/s 43,50×48,50×3,20 mm Typ 24.000 Transportgewicht 160kg
Profilabmessungen: h/b/s 60x65x3,60 mm Typ 25.000 Transportgewicht 400kg
Profilabmessungen: h/b/s 75x80x4,50 mm Typ 26.000 Transportgewicht 800kg
Profilabmessungen: h/b/s 110x90x6,50 mm Typ 27.000 Transportgewicht 1600kg
Die angegebenen Transportgewichte können je nach Anlagenkonfiguration variieren.
Oberflächen: Stahl blank, galvanisch verzinkt, blau/gelb, Edelstahl (304/A2 oder 316/A4)
Anwendung: Handhängebahnen für Lackieranlagen, Pulverbeschichtung und Materialtransport
Lagerlänge: 6000 mm
Zubehör: Transporthänger, Muffen, Traversen, …
.B55

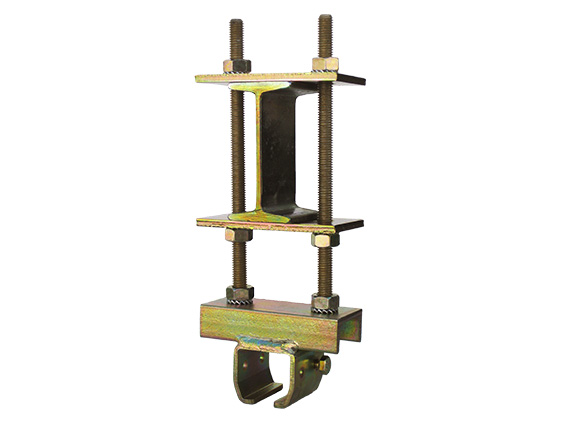

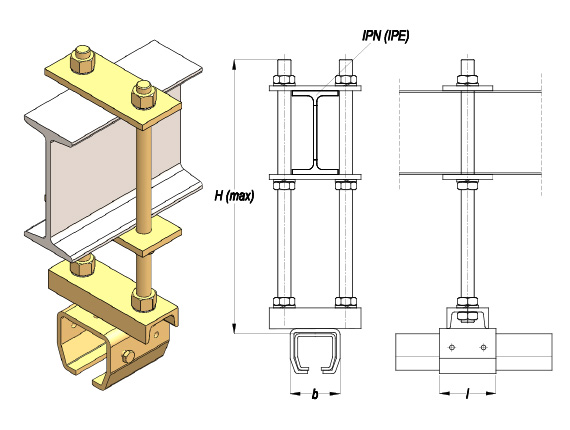

SCHIENEN AUFHÄNGUNG | .B55
Aufhängekombination zum direkten Klemmen an Trägerkonstruktionen.
Abmessungen: H/max. 500 mm I-Träger 140 mm Typ 23.000
Abmessungen: H/max. 500 mm I-Träger 200 mm Typ 24.000
Abmessungen: H/max. 500 mm I-Träger 260 mm Typ 25.000
Abmessungen: H/max. 500 mm I-Träger 260 mm Typ 26.000
Abmessungen: H/max. 500 mm I-Träger 260 mm Typ 27.000
Anwendung: Anbindung für Hängebahnen, Schiebebühnen
Zubehör: Schiene, Muffe, Stopper, Hänger,…
Katalog C1/C2 -> Transportanlagen/Leichtkransysteme
.A45/.A46

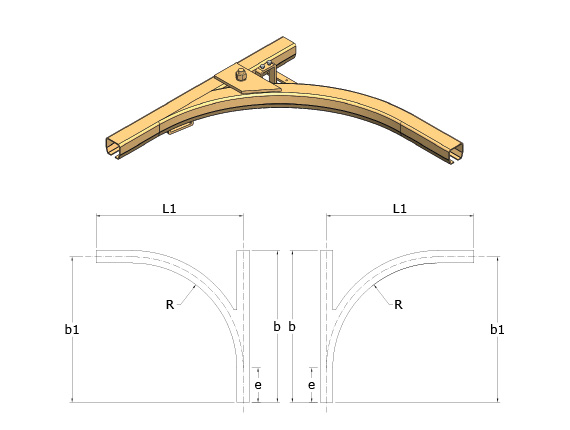

ZUNGENWEICHE | .A45/.A46
Zungenweiche zum Aufteilen der Transportgüter in unterschiedlichen Fahrbereiche. Diese Weichen können manuell bedient werden, mit Handbetätigung, Kettenzug oder automatisiert mit Pneumatik oder elektrischen Zylindern. Bei der Funktion wird zwischen linker und rechter Weiche unterschieden.
Abmessungen: b/L1/R 700×800/700×690/400 mm Typ 23.000
Abmessungen: b/L1/R 700×800/700×580/440 mm Typ 24.000
Abmessungen: b/L1/R 800x800x580 mm Typ 25.000
Abmessungen: b/L1/R 1100x1000x770 mm Typ 26.000
Abmessungen: b/L1/R 1300x1350x1035 mm Typ 27.000
Anwendung: Für Hängebahnen, händisch oder automatisiert
Zubehör: Verbindungsmuffen, Weichenbetätigung,…
Katalog C1 -> Transportanlagen
.A43

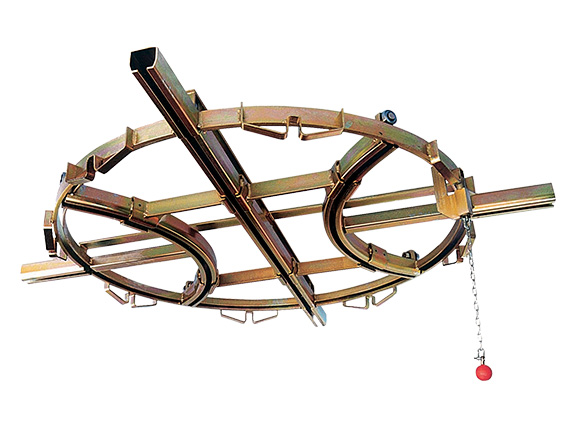

DREHSCHEIBEN WEICHE | .A43
Drehscheibenweiche zum Aufteilen der Transportgüter in 4 Fahrtrichtungen mit nur einer Weiche. Diese Weichentype kann manuell oder automatisiert bedient werden.
Abmessungen: a/b 900x1300mm Typ 23.000
Abmessungen: a/b 900x1300mm Typ 24.000
Abmessungen: a/b 1300x1800mm Typ 25.000
Abmessungen: a/b 1600x2200mm Typ 26.000
Abmessungen: a/b 2000x2800mm Typ 27.000
Anwendung: Für Handhängebahnen, Bedienung erfolgt manuell oder teilautomatisiert
Zubehör: Verbindungsmuffen, Aufhängeklemme, Bedienung mit pneumatischen Zylinder,…
Katalog C1 -> Transportanlagen
